自動加藥機標定操作說明
一、準備工作
1、準備量杯，建議10ml、50ml、100ml、500ml各一個。
2、標定記錄表（見附件）。
3、儲藥箱液位保持在一定的高度（儲藥箱安裝有浮球閥，當達到最高液位時浮球閥會自動關閉，當液位低時浮球閥自動打開）。
4、電磁閥后方的手動球閥全部關閉，防止造成沒有標定的藥劑流至浮選機。
二、操作方法

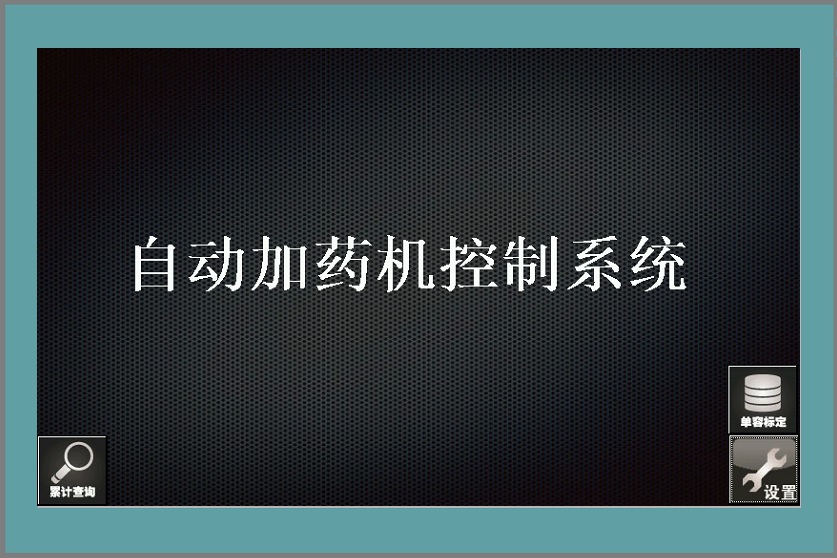

1、自動加藥機上電，運行開關打至“停止”檔位，操作屏進入自動加藥機操作界面，見下圖。

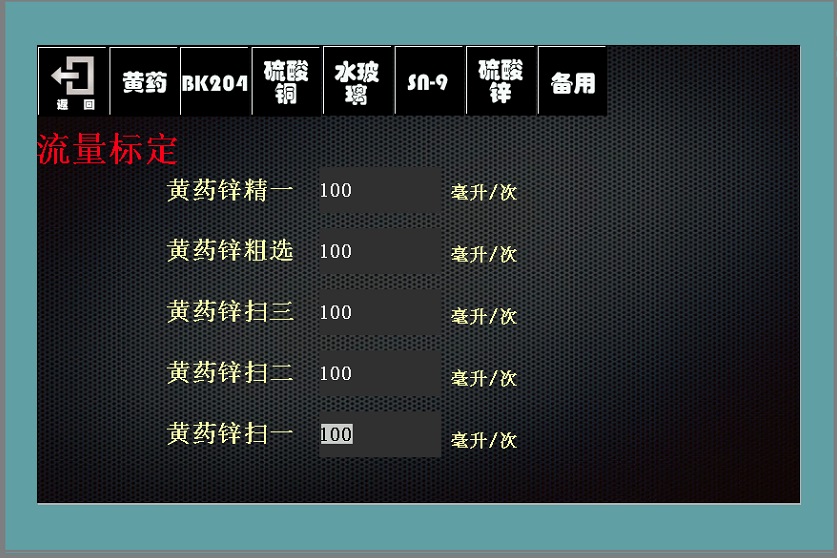

2、點擊右下角上方的按鈕，彈出藥量標定界面，如下圖

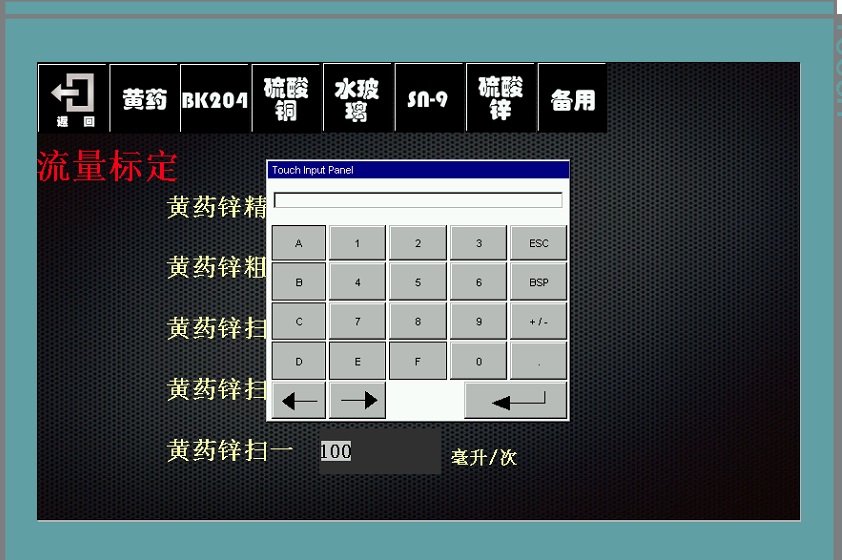

3、點擊對應的數字，彈出數字鍵盤，輸入數字100后按鍵。如下圖（注：6種藥劑及備用全部輸入100，目前所設定的數值并非是最終的實際流量值，此數值為初始假設值，在經過測量后修改為實際數值，后續操作將會說明修改方法。輸入完畢后請檢查確認是否全部輸入。）
4、設定完畢后點擊
鍵，返回至主界面，點擊右下角下方

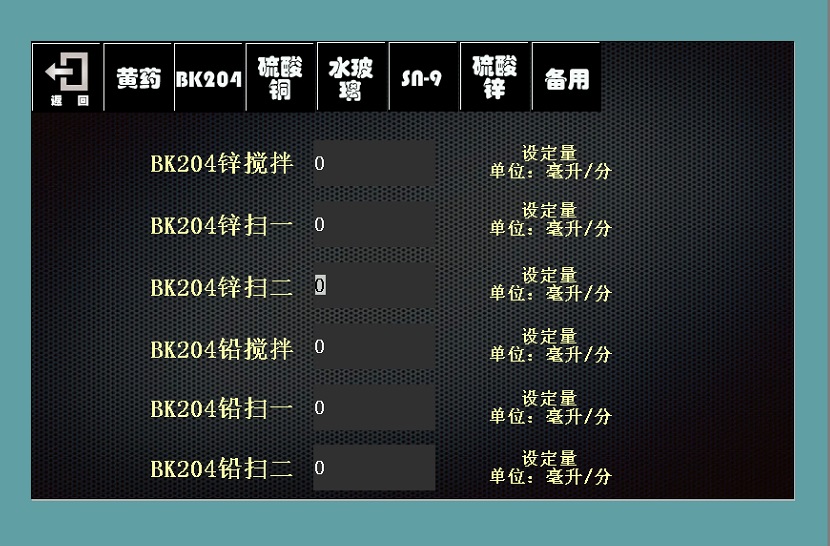

鍵進入藥量設定界面，如下圖。（注：標定界面與設置界面的區別在于左上角的紅色文字標注。無標注的為藥量設定界面。）

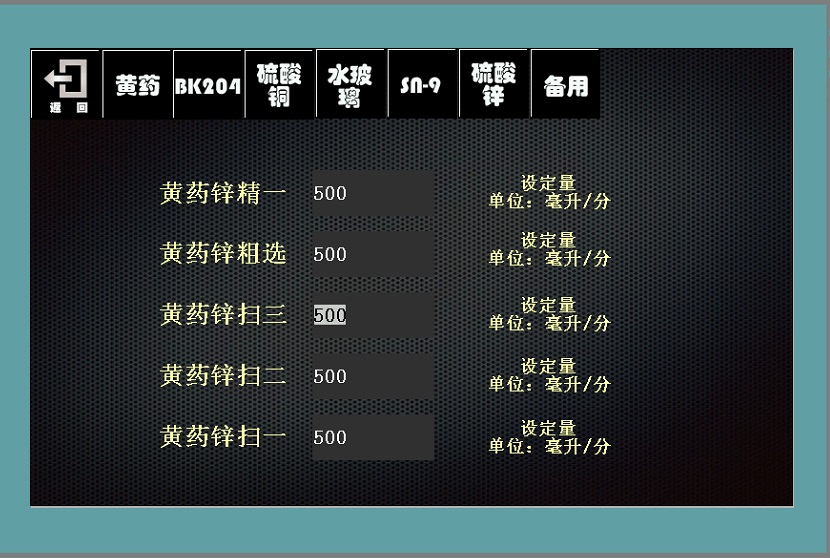

5、點擊數字，彈出數字鍵盤，輸入500，操作方法同標定，如下圖。（注：6種藥劑及備用全部輸入500，輸入完畢后檢查并確認是否完全輸入）
6、標定及設置的數值輸入完畢后，控制柜面板的運行開關打至“自動”檔位。（注：打至自動檔位后，電磁閥將開始工作。間隔周期約為12秒）。
7、打開1路的球閥，待藥劑正常流出后用量杯開始測量。（注：建議每路電磁閥多運行幾次后在進行測量，因管道中有空氣，所以在電磁閥開啟的前幾次會出現藥劑不流動或流量較小的狀況。）
8、測量時，只測量電磁閥每次打開時所流出的藥量。測量完畢后將球閥關閉。按7、8步驟測量剩余加藥點。（注：建議每路測量3次取平均數值。如果在測量過程中，電磁閥的開啟頻率過高，可從操作屏的設置界面將藥量改為400,即：間隔時間=60/(400/100)）
9、測量完畢后將每個加藥點所對應的實際流量依次輸入至標定界面，操作步驟重復1、2、3步。
10、設置藥量，根據工藝要求設定需添加的實際藥量值，操作步驟重復4、5、6步。
三、備用點數啟用方法
在本自動加藥系統中，備用點數為2路。
1、備用點數的控制線在硫酸鋅的鉛攪拌上方的線槽內，有3根控制線沒有與電磁閥連接。
2、電磁閥的控制線為2線制，任意一根控制線與控制線剩余的3根中的任意一根連接，并記錄顏色。
3、電磁閥的另一根線與該控制線的花線（黃綠）并接。即：2個備用電磁閥的其中一條線與花線并接。
4、控制柜端將相對應顏色的控制線分別接至接線端子的FM23、FM24號端子。（注：公共線（黃綠）已經接至端子，所以無需要重復。）
5、技術參數所規定的加藥點數為24路。經我司確認，以目前控制柜內的條件可增加至30路（無需增加擴展控制器）。如需增加至30路，請與我司聯系。
